Quickイメージ画像と設計図
おもな仕様
設計圧力: | F,V 〜0.1Mpa |
---|---|
設計温度: | 150C゜ |
主要部材質: | SUS316+テフロン |
定格トルク: | 0.1Nm |
回転数: | 100〜1000 r.p.m |
主な使用用途: | ガラス製品用 |
寸法(mm): | ベース175W×200D×560H |
重量: | 約12kg |
上面図

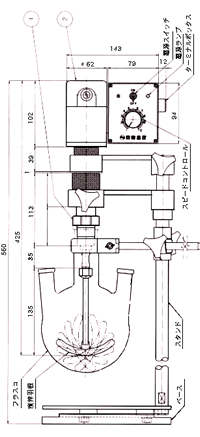

前面図
1.チューブカップリング方式からマグネットカップリング方式へ
従来のものは、モーター直結タイプのチューブカップリング方式が主流でした。VQ-シリーズにおいては、撹拌機の駆動方法は器具を用いないでも動力が伝達される、マグネットカップリング方式へと大幅に改善したことにより、回転部分が露出しない方式となりました。
2.回転部分が露出しない安全設計へ
外側部分(目視される部分)は一切回転しないので、従来取り付けられていた安全カバー(ベルトカバー等)がなくなり、脱着のスピーディ化にも実現しました。モーターと撹拌機の脱着は、モーターを60度左右どちらかに回転させることによって可能となります。回転するのはあくまでも撹拌シャフトのみとなりました。
3.卓上型で製品の軽量化へ
全ての部品を検討し、ユーザー(使う方)の立場に立ち、軽くできる物についてはわずかでも軽く、そして不要な物は一切取り外したことにより実現しました。
4.加熱しながら内部の撹拌状態が確認できる
容器の下に加熱物(バーナー等)を置き、内容物の撹拌途中の様子を確認することができます。容易に高さが調節できるよう、アジャスター付となっております。
